Mes trains passent au numérique, avec RaspberryPi et TinyGo !

Mes trains passent au numérique ;

avec RaspberryPi et TinyGo !

Un peu d'histoire

Train(s) acheté au début des années 1980 ;
... Puis il a passé 25 ans au grenier...
... Avant d'être remis en route en 2005.

On l'a fait (un peu) évoluer depuis 2011 :

Taille x3 (gare de triage, extension de la table) ;
Nouveaux bâtiments, nouvelles structures ;
Mise à niveau électrique (l'ancien setup avait 40 ans, #FormationIncendie)

=> 3 générations y ont joué !

Mais, c'est quoi un train électrique ?

C'est un jouet apparu il a 2 siècles environ ;
Qui se démocratise dans les années 1950 (standardisation, coûts, etc) ;
Nous, on est en format HO (réplique 1:87) ;
C'est toujours produit ! (mais les prix font mal).
Il en existe plein de modèles : TGV, TER, draisines, il y en a pour tout les goûts !

14V continu dans un rail ;
1 lampe et un moteur branché en dérivation ;
Et... Bah c'est tout.

En 2011, on agrandit le terrain de jeu

Et on commence à voir les limites de ce système

On pilote nos trains en analogique, avec un variateur -14 => +14 V
Donc tout nos trains vont dans le même sens, à la même vitesse
Même sur notre grande table, 3 trains en simultané, à gérer, c'est rude
Du coup, on a 18 locomotives mais on peut en gérer 3 max :-(

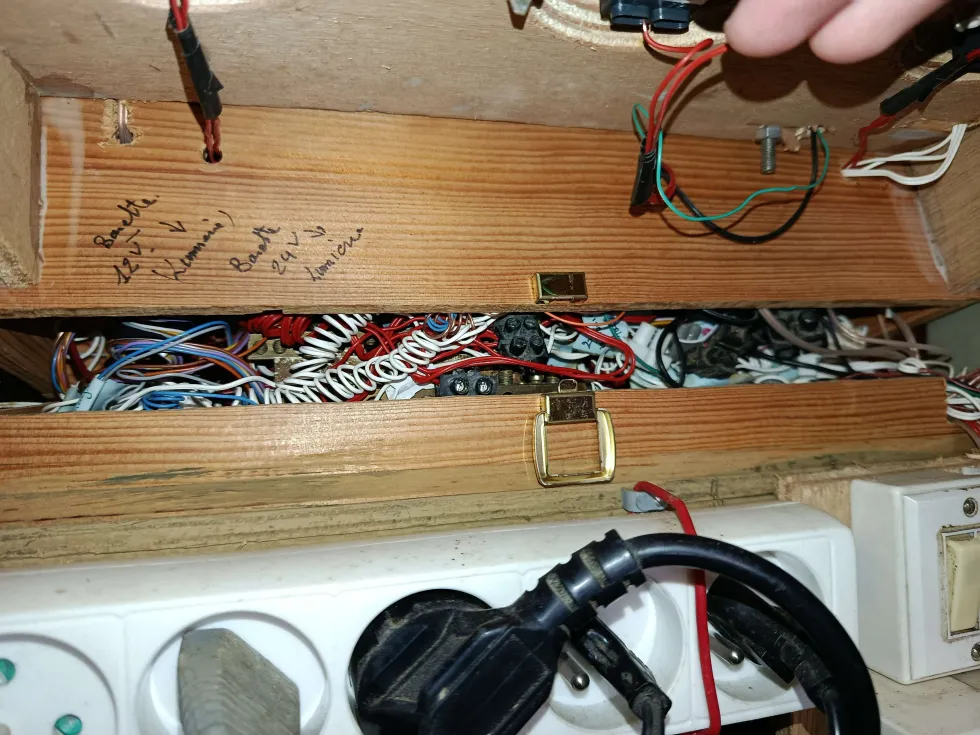

Solution "ça marche" : on coupe certaines zones du circuit pour éteindre les locos

(Par contre, faut pas regarder dedans)

On regarde si il existe un système

Et oui, il existe le DCC !
En très court et en très bref, on passe des informations par le courant, comme du CPL ;
On peut ainsi gérer plusieurs trains (entre 2 et 8 selon le matériel) à vitesses et directions différentes !

Et là, on se dit : c'est génial, il nous faut ça !

Oui, MAIS...

C'est comme un produit Apple, faut tout changer !
Il faut un transformateur particulier ;
Il faut changer les moteurs des trains ;
Et rajouter des cartes dedans.
Coût de l'opération ? Environ 2900€

Au final, nos trains en analogique, c'est pas si mal hein !

En plus, bien entendu, c'est 100% propriétaire, donc impossible d'aller bidouiller derrière.

On abandonne l'idée, les années passent...

... Jusqu'en 2024.

"TinyGo, petit mais costaud ! 💪" (Thierry Chantier @titimoby)

On vole emprunte un train, et on démonte

Il y a pile la place pour mettre un Raspberry Pi Pico !
21 * 51 mm
264kB RAM ; 2 coeurs @133MHz ; 2MB de mémoire flash
On en commande 5 en version "W" (avec WiFi/Bluetooth inclus)

Notre victime (BB9201)

14V => 5V

Le rail est alimenté en 14V, le Pi prend 5V max => étincelles, chaleur, fumée.
=> On achète des ponts abaisseurs de tension

Contrôler les moteurs

Pour piloter les moteurs, on ajoute un contrôleur PWM
=> On achète des Adafruit DRV8871

On branche tout ça

14V continu
5V continu
Data (contrôle PWM)

Et ça marche...

... Jusqu'à ce qu'on inverse le sens du train sans faire exprès.
Le 14V entre dans le mauvais sens du convertisseur, crame la carte et le RPi
On va rajouter une diode hein 😬

Stabilité

On teste et on se rend compte que le réseau électrique n'est pas stable
Beaucoup de pièces font passer l'électricité : rail, roues, etc
=> Plein de micro-coupures qu'on ne voit pas sur un moteur...
... Mais le Pi lui, il redémarre en boucle !
On ajoute un condensateur pour lisser le courant.

Et là, ça fonctionne !

Par contre, ça rentre pas

On minifie un peu

Impression d'un PCB "shield" pour le Pi

4 semaines plus tard...

Et ça démarre !

On pousse un bout de code simple sur le Pi
(il fait tourner le moteur à fond et allume la lampe...)
Le moteur tourne, la lampe s'allume, GG.

Passons au code

TinyGo

Adaptation de Go pour de l'embarqué
On retrouve une grande majorité des features & concepts de Go
MAIS TinyGo != Go => Certaines librairies ne fonctionneront pas
Cycles de vie distinct entre Go et TinyGo

Bon, notre Pi, il gère quoi ?

La lumière ;
Le moteur ;
La communication avec le reste du monde ;
Et c'est déjà pas mal.

Good ol' webserver

On part sur un classique client/serveur
Simple, peu coûteux en ressources
Le Pico expose une API
Un serveur "central" fait le lien entre un frontend et les trains
C'est pas parfait mais c'est une V1... 😉

Dans le train

5 endpoints :

Allumer/éteindre la lumière ;
Modifier la vitesse & le sens ;
Récupérer le statut du train ;
Ping !

Dans le train


//--- Constants
var DirectionPWM = machine.PWM1
const DirectionPin = machine.GPIO18
// ...

DirectionPWM.Set(DirectionChannel, 0);
var speed = 50;
SpeedPWM.Set(SpeedChannel, SpeedPWM.Top() / 100 * speed)

Dans le train - Watchdog!

Quand le train perd l'alimentation > 5s, il devient "zombie"
=> Besoin de le full-reboot : On découvre les watchdogs !
Un dispositif "anti-deadlock" qui permet de reboot si soucis
Basé sur une horloge annexe dans le processeur
Si on envoie pas de signal pendant 8s, reboot !

Dans le train - Watchdog!

func main() {
	machine.Watchdog.Start()
	go sanity()
}

func sanity() {
	for {
		time.Sleep(time.Second * time.Duration(4))

		if err := checkAlive(); err == nil {
			machine.Watchdog.Update()
			Logger.Info("Sanity check passed")
		}
	}
}

Dans le train

On contacte le serveur "central" pour lui dire qu'on est là
On initialise tout les capteurs (moteur, lumière, etc)
On démarre le watchdog
Et on attend les ordres

Le serveur central

Pas grand chose à dire, c'est une API REST basique
Écrit en Go, et ça tourne sur un Raspberry Pi 3 qui trainait

L'interface graphique

Et ça marche !

Pas trop vite quand même

Car nous avons deux soucis :

La communication avec la carte est LENTE (> 300ms) ;
Et surtout, on découvre... La draisine modèle 8525.

Jouef 8525

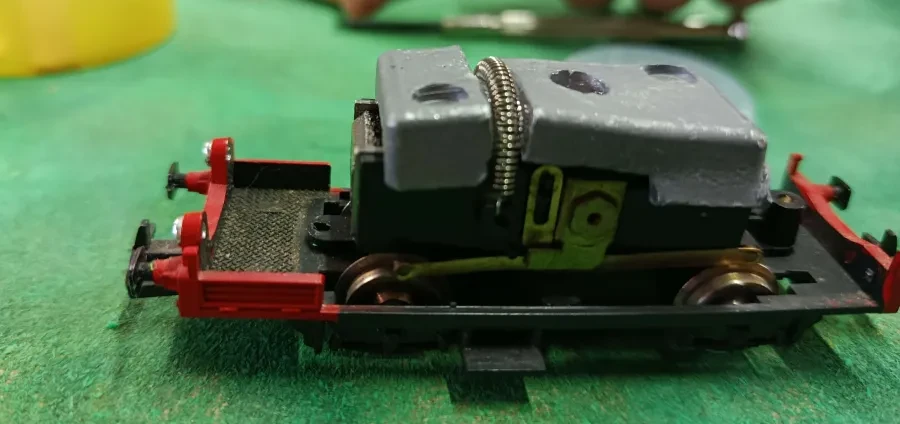

Voici notre adversaire : la draisine ! (Modèle 8525)
La place à l'intérieur ? 21mm * 42mm * 12mm (l/L/H)
Notre montage : 18mm * 21mm * 51mm (approx) 🫠 (l/L/H)
Il va falloir (encore) miniaturiser !

Seeed Studio (XIAO)

Fabriquant de cartes de très petites tailles

Taille standardisée : 21 * 17.8mm

Plusieurs variantes (ESP32, RP2040, nRF52480, etc)

Premier essai

Le RP2040 n'a pas de connectivité, donc on oublie

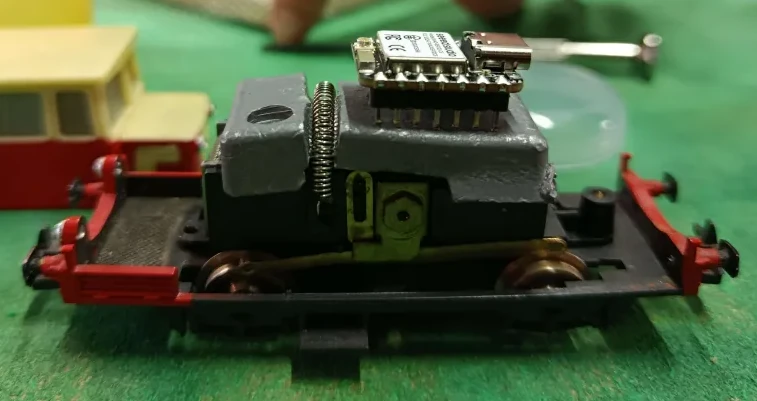

On tente avec un ESP32C6 (j'en commande 3)
Et ça fonctionne plutôt bien ! Mais TinyGo n'est pas compatible 😭
=> On va mettre cette info dans notre inventaire et on en reparle après

Miniaturiser... Tout le reste.

14V => 5V

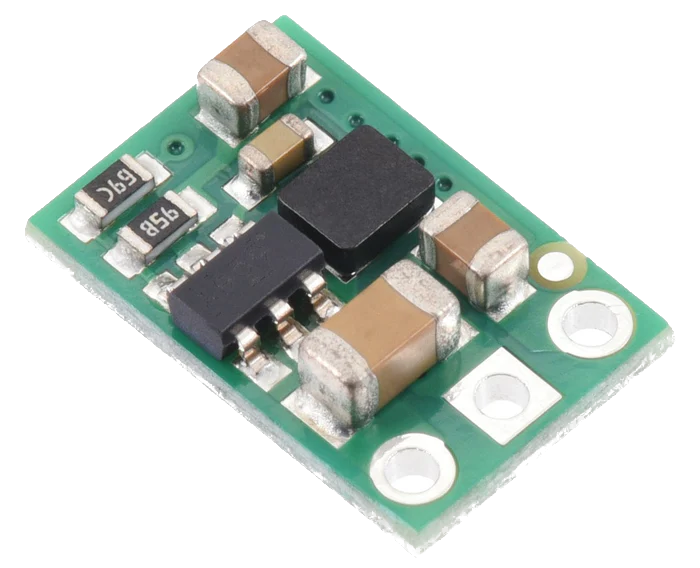

On trouve un remplaçant : Le Pololu 5V@500mA fixe

22mm * 17mm

7.6mm * 11.4mm

Miniaturiser... Tout le reste.

Contrôle du moteur

On trouve un remplaçant : Le TA6586

24mm * 20mm

9mm * 6mm

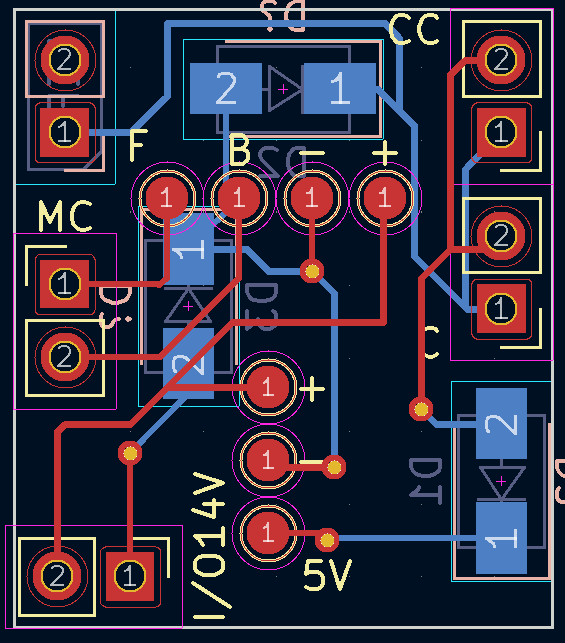

Et on retourne sur KiCad !

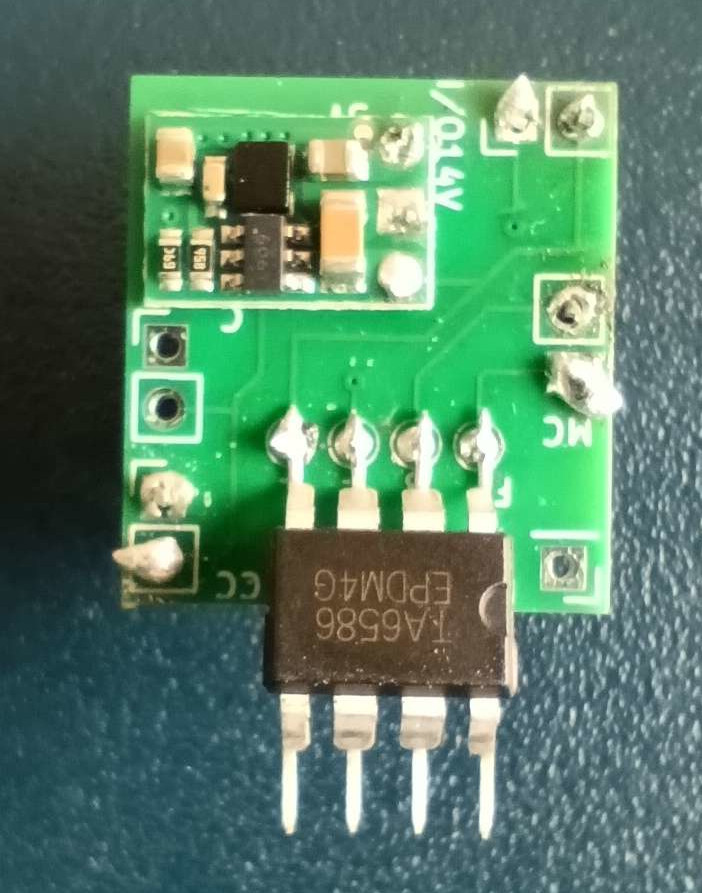

C'est l'heure du shield v2 (et on soude des 2 côtés désormais...)

15 jours plus tard...

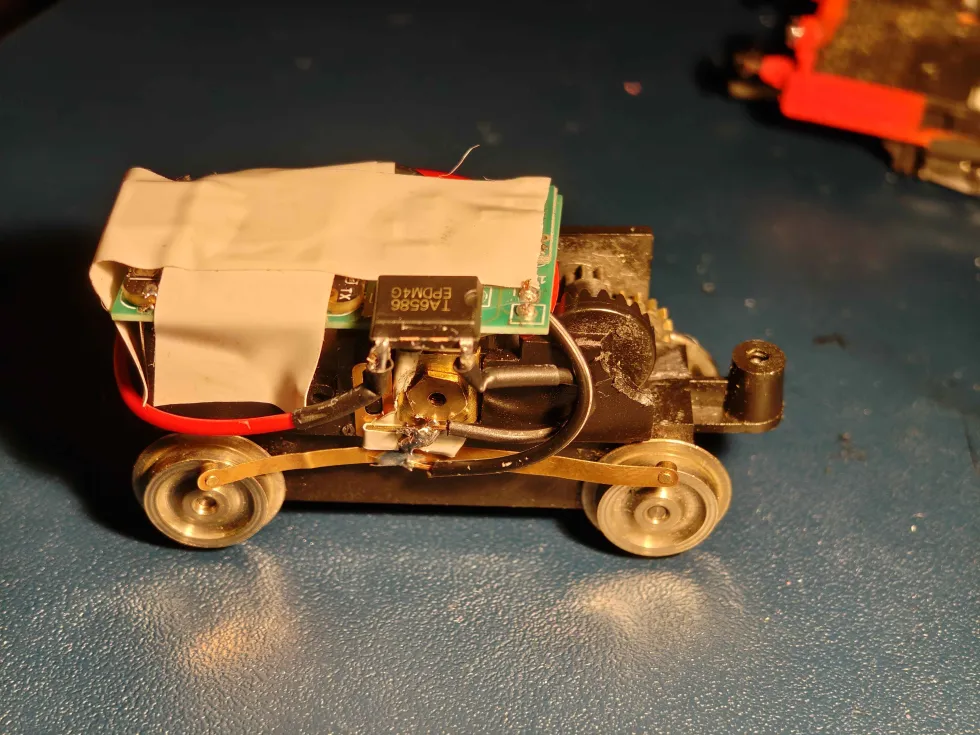

Et ça passe !

Mais sans TinyGo 😭

Alors je regarde s'il existe une Seeed supportée par TinyGo ET de la connectivité sans fil
Un seul candidat potentiel : Seeed nRF52480.

mono-coeur 64MHz, 256KB de RAM, 2Mo de Flash... Quasiment notre Pi du départ !
Par contre, pas de WiFi : Bluetooth-only !

Ça se tente, j'en achète 2 pour voir... Et je découvre le ✨monde merveilleux du Bluetooth (BLE)✨

Mais on va peut-être résoudre le problème de latence ?

Bluetooth BLE

Variation du protocole Bluetooth adapté pour l'IoT. Pour le résumer rapidement :

Chaque appareil "client" expose un serveur GATT ;

Ce serveur expose des services ;
Chaque service expose des caractéristiques ;
Et on peut lire/écrire dans une caractéristique

Le serveur va pouvoir se connecter à plusieurs appareils en simultané, et garder la connexion ouverte en permanence
=> La latence est donc très faible ! < 1ms en écriture 🎉

Client


  adapter.AddService(&bluetooth.Service{
		UUID: serviceUUID,
		Characteristics: []bluetooth.CharacteristicConfig{
			{
				UUID:  speedCharacteristicUUID,
				Flags: basicFlags,
				WriteEvent: func(client bluetooth.Connection, offset int, value []byte) {
					// On met à jour le moteur ici
				},
			},
		},
	})

	adv.Start();

Serveur


  // Detect
  devices, _ := ble.Find(ctx, false, func(a ble.Advertisement) bool {
		return strings.HasPrefix(a.LocalName(), "Trainberry::")
  })

  // Connect
  for _, k := range devices {
    cln, err := ble.Connect(ctx, func(a ble.Advertisement) bool {
			return a.LocalName() == k.LocalName()
    })

    //Send info
    cln.WriteCharacteristic(&ble.Characteristic{ValueHandle: 16}, data, true)
  }

Ça reste lent entre le front et le serveur

On remplace l'API par une WebSocket
On évite toute la latence liée à la stack TCP/IP (ou presque)
Et on envoie/reçoit les notifications en temps réel !
On garde juste un GET /state pour récupérer l'état initial

Et en plus, ça simplifie !

Plus besoin de réseau WiFi, donc :

Plus besoin d'avoir un routeur dédié à cet usage ;
Plus besoin de traîner une stack TCP/IP partout ;
Plus besoin d'avoir des dizaines de paramètres dans la configuration du train

What's next ?

Maintenant que les soucis sont résolus, on va pouvoir s'amuser !

Annonces en gare ;
Faire faire "tchou tchou" aux trains !
Stop avec des tags NFC
Carte temps-réel
Webcam intégrée
Passer les aiguillages au numérique

Bref : J'ai PLEIN d'idées ! 😁
Toujours en Open-Source, toujours en Open-Hardware. ❤️
